ESTRUCTURAS LAMINARES

Las estructuras laminares son figuras tridimensionales creadas a partir de planos bidimensionales. son diseños originales utilizando estructuras laminares plegadas, cortadas,pegadas o ensamblas, para crear volumen. Tienen un aplicación particularmente en el diseño industrial y la arquitectura.

IXOASIS

Proviene del latín y significa mismo ángulo, es una de las estructuras laminares y consiste en una red geométrica que desarrollo el volumen llamado caleidociclos siguiendo un método de repetición de módulos.


















Consiste en una retícula formada por lineas en diagonal con el mismo ángulo de inclinación en cada uno de sus módulos. En este caso se realizo un ixoasis con un pliego de polipropileno doblado diagonalmente con una misma forma y tamaño creando volumen por los pliegues que se forman.

MIURA

El miura o ori-miura, es otra estructura laminar que debe su nombre a su autor, un astrofísico japonés que desarrollo este sistema de plegado para transporte de paneles al espacio.

Se le ha dado una aplicación en el campo del diseño y el arte que va desde el diseño de muebles, hasta techos de edificios, pasando por el diseño de modas y escenografía. Esta estructura se logra gracias a un sistema laminar donde se dobla el papel donde se repiten módulos dobles en reflejo y que se encuentras en bajo y alto relieve.

MIURA EN GRADACIÓN

El muira en gradación sigue el mismo sistema de doblado que el miura normal, solo que este se encuentra en gradación de tamaños de sus módulos ya sea de forma horizontal o vertical.




















La particularidad que adquiere este sistema es que permite crear formas que no se logran con es miura normal, lo que permite una mayor posibilidad de diseños.

Este sistema también fue realizado en papel, mediante una retícula de módulos con forma de flecha que se repetían en forma pero no en tamaño, el cual iba creciendo gradualmente en forma vertical.

POP - UP

El pop-up, es un sistema de estructura laminar que se utiliza principalmente en diseño gráfico para hacer tarjetas y libros para niños.













Consta de una imagen compuesta por una serie de planos en diferentes niveles que están diseñados para
crear estructuras tridimensionales a partir de imagenes planas. Sus orígenes se encuentran en el origami ya que también crea figuras tridimensionales a partir de papel doblado.

SOLIDO DE REVOLUCIONES

La Sección Áurea, también conocida como el número de oro o la divida proporción, esta compuesta por una sucesión de números (1, 1/1, 3/2, 5/3, 8/5, 21/13, 34/55...).

Esta proporción se encuentra tanto en algunas figuras geométricas como en la naturaleza y a sido utilizado tanto en el arte como en el diseño.

En base a la sección áurea se diseño una figura de 10x15 cm que mediante repetición en circulo, funciono como módulo para crear un súper modulo llamado solido de revolución.

Este solido de revolución al estar formado por una serie de figuras del mismo tamaño y forma en repetición radial, se puede considerar una figura formada por planos seriados, también se le dio un tratamiento de color en gradación para enfatizar la seriación radial. el material elegido para este trabajo fue papel batería por su resistencia y fácil manejo y pintura vinilica para la gradación.

METAMORFOSIS

Del griego meta (alteración) y morphe (forma) es un proceso mediante el cual un objeto o entidad cambia de forma. La metamorfosis tiene una semántica ya que el objeto transformado y el objeto final comparten una idea general.

La metamorfosis la representamos en este ejercicio mediante un proceso de gradación en la forma de los planos seriados, utilizando siluetas simbólicas de algunos objetos logrando la pregnancia, que es la cualidad de las formas visuales que captan la atención del observador por la simplicidad, equilibrio o estabilidad de su estructura.

Así mismo se realizo una metamorfosis de color en gradación acentuando el cambio de forma. Los planos seriados fueron realizados mediante la herramientas de metamorfosis en Ilustreitor, los materiales utilizados fueron nuevamente el papel batería y la pintura vinilica.

SÓLIDOS PLATÓNICOS

Los sólidos platónicos, tambien conocidos como poliedros regulares convexos, son cuerpos geométricos cuyas caras son polígonos regulares iguakes y sus vértices se unen en mismo número de caras. Reciben este nombre en honor del filósofo griego Platón, a quien se atribuye ser el primero en estudiarlos.

Las caracteristicas de estos cuerpos geométricos son:

• Todas sus caras son polígonos regulares iguales.
• Todos sus vértices consurren el mismo número de caras y de aristas.
• Todas sus aristas tienen la misma longitud.
• Todos sus ángulos diedros que formas sus caras son iguales.
• Todos sus vertices son convexos a los del icosaedro.

ICOSAEDRO ESTRELLADO

El icosaedro es un sólido platónico con caras triangulares, con cuerpos geométricos caracterizado por ser poliedros (poli:muchos, edros:cara) convexos cuyas caras son polígonos regulares iguales y sus vértices se unen el mismo número de caras.

El icosaedro estrellado está compuesto por 30 módulos basados en papiroflexia (de papiro: papel y flectere:doblar). El modulo de sonobé (caja de color), fundado por Mitsunobu Sonobé, estas piezas tienen la capacidad de ensamblar entre si para crear un volumen.

Los 30 módulos de sonobé son ensamblados en un patrón a manera de formar un sistema o súper módulo. El icosaedro estrellado se compone de 10 pirámides, es una función de sólidos platónicos y de Kepler.

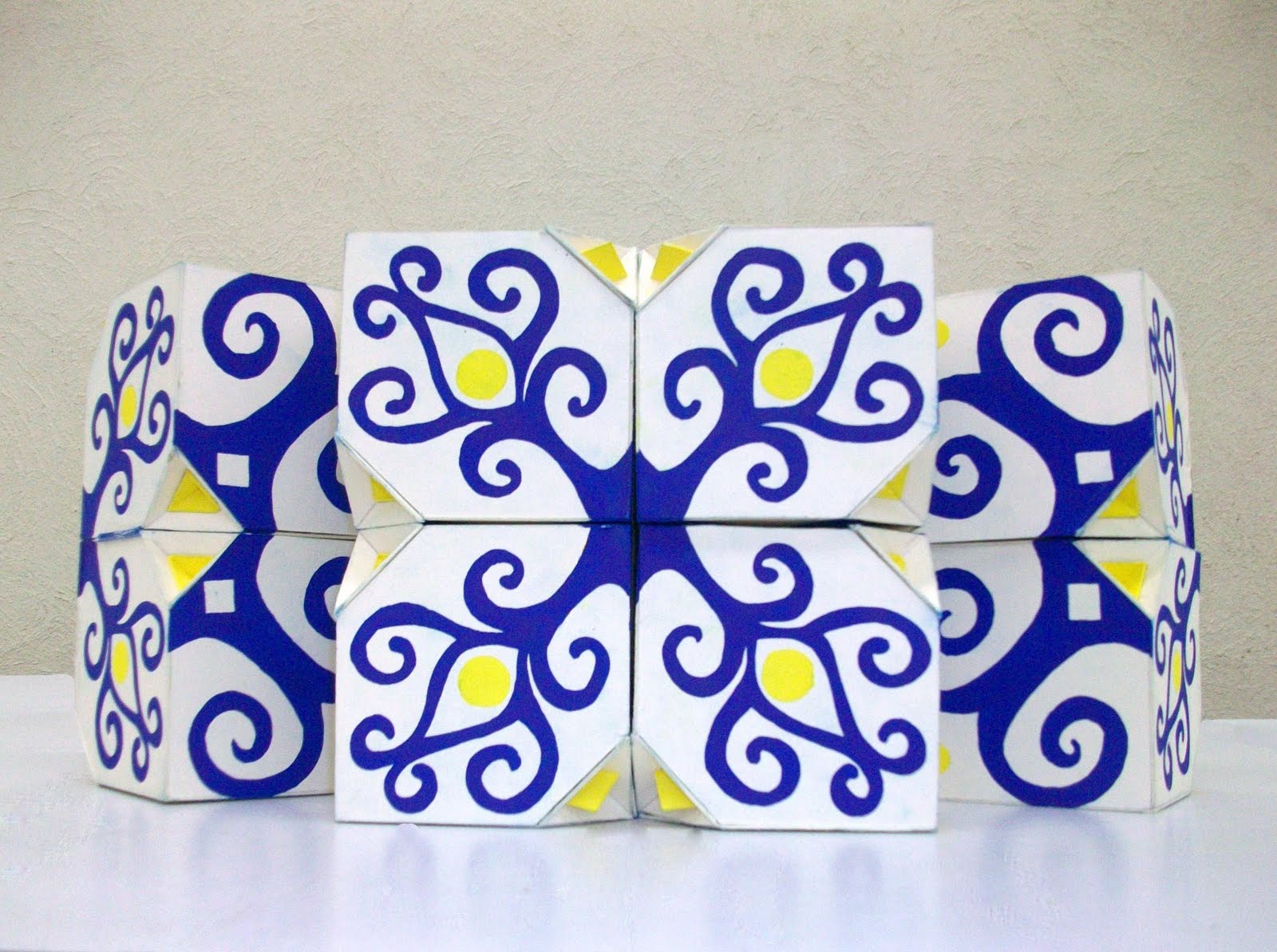

CUBO MÁGICO

El cubo mágico es un sistema formado por un sólido platónico, hexaedro o cubo, el cual es un súper módulo ya que esta formado por 8 cubos o módulos, los cuales cuentan con articulaciones que les permiten cambiar de forma, de rectángulos a cubos, creando un patrón de transformación también llamado calidociclos.

Cada hexaedro cuenta con una aplicación bicromática en contraste y un espacio con el color natural del material. El diseño esta inspirado en formas orgánicas o fitoformas compuestas por un modulo que en repetición y rotación van creando un súper modulo que cambia en cada cara del cubo.

Además cuentan con una sustracción en la forma tridimensional del cubo, que se realiza con un corte en los vértices de los módulos y una superposición de las partes extraídas en los huecos para crear una modificación tridimensional. El material utilizado es papel batería y pinturas vinilica.

TENSEGRITY

Es una estructura que presenta una integridad basada en un equilibrio entre la tensión y los componentes de su comprensión. Es comúnmente Utilizado en estructuras, en la arquitectura moderna, ya que con la tensión se logra un equilibrio de fuerzas integrando los componentes, carga y comprensión.

En el ejercicio se utilizaron palitos de madera todos al mismo tamaño con cortes en los extremos para sujetar ligas. Al iniciar se forman pentágonos y de estos a los extremos se crean triángulos que continúan el patrón que dará como resultado un icosidodecaedro.

Este concepto tienen una aplicación biónica, inspirado en las estructuras biológicas, tales como los músculos y los huesos y las membranas celulares elásticas, que utilizan este tipo de sistema.

GEODÉSICA

Es un poliedro generado a partir de un icosaedro o un dodecaedro, sus caras pueden ser triángulos, hexágonos o cualquier otro polígono. los vértices deben coincidir todos con la superficie de una esfera o un elipsoide.

Su sistema estructural esta formado por un gran número de barras, de longitud pequeña comparada con la de otras estructuras, las barras se unen entre sí a través de sus extremos dando lugar a una red tridimensional.

Los materiales escogidos para este trabajo fueron los palillos o mondadientes para las aristas y las barras de silicón para los vértice, por su fácil manejo, la estructura fue unida mediante tensión.

ANTROPOMETRÍA Y FORMAS BÍONICAS

Del griego anthropo (ser humano), metría (proceso de medir) es el estudio de las proporciones y medidas del cuerpo humano. Cumple una función importante en el diseño industrial, en la industria de diseño de vestuario, en la ergonomía, la biomecánica y en la arquitectura, donde se emplean datos estadísticos sobre la distribución de medidas corporales de la población para optimizar los productos.

Estas dimensiones son de dos tipos esenciales: estructurales y funcionales. las estructurales son las de la cabeza, tronco y extremidades en posiciones estándar. Mientras que las funcionales o dinámicas incluyen medidas tomadas durante el movimiento realizado por el cuerpo en actividades especiales. Al conocer estos datos se tienen los espacios mínimos que el hombre necesita para desenvolverse diariamente, los cuales deben de ser considerados en el diseño de su entorno.

MANOS

En este ejercicio se realizo un estudio de un sistema de articulación biólogica, como lo es la mano del ser humano, para tratar de sintetizar esta integridad con articulaciones simples que imiten los movimientos reales.

Los materiales utilizados fueron:

Para los planos laminales se utilizo polipropileno en simulación de la piel, por su fácil manejo, costo y maleabilidad.

Para unir los planos y hacer las articulaciones se usaron popotes sellados por calor en forma de remache, imitando las tendones y huesos carpos, matacarpos y falanges.

El par de manos es la síntesis no solo de la estructura ósea, sino de toda la composición de la mano desde la piel, los huesos y las articulaciones que implica la forma exterior y el volumen del sistema real.

FIGURA HUMANA

Por ultimo se realizo un modelo de la figura humana, donde se integro todos los sistemas vistos anteriormente. Basados en el estudio de medidas del cuerpo humano se realizo una replica a escala 1:1, con articulaciones funcionales, en estructura laminar con volumen.




















El material elegido para las partes del cuerpo fue el polipropileno por fácil manejo y su costo, para las articulaciones se utilizaron palos de madera y popotes.




















La complejidad de este ejercicio radico en crear una estructura que imitara los movimientos reales del ser humano. Para lo que se dio uso a la antropometría para resolver un sistema complejo biológico.
